Znakowanie i identyfikacja kabli w instalacjach przemysłowych

Przy realizacji rozdzielni przemysłowej z kilkuset żyłami kabli sterowniczych łatwo o pomyłkę, która kosztuje godziny przestoju. Oznaczenia kabli to nie kosmetyka projektu, tylko element bezpieczeństwa i szybkości reakcji podczas awarii. W dużych instalacjach, gdzie tras kablowych są dziesiątki, a szaf sterowniczych kilkanaście, brak spójnego systemu identyfikacji przewodów prowadzi do błędów przy przełączeniach, wydłużonych napraw i realnego ryzyka porażenia podczas prac pod napięciem.

Dlaczego oznaczenia kabli są niezbędne w instalacjach przemysłowych

W zakładach produkcyjnych jeden kabel często przechodzi przez kilka pomieszczeń, koryta i przepusty, zanim dotrze do docelowego urządzenia. Bez czytelnego oznaczenia trudno jednoznacznie stwierdzić, który przewód odpowiada za zasilanie silnika, a który przesyła sygnał z czujnika ciśnienia. Oznaczenia przewodów i kabli pozwalają technikowi utrzymania ruchu zidentyfikować obwód w kilkanaście sekund zamiast prześledzać całą trasę kablową metr po metrze.

Praktyka pokazuje, że instalacje bez systemu identyfikacji generują od 20 do 40 procent więcej czasu na diagnostykę usterek w porównaniu do obiektów z pełnym oznakowaniem. Przy awarii linii produkcyjnej liczy się każda minuta – koszt przestoju w przemyśle motoryzacyjnym czy spożywczym może sięgać kilku tysięcy złotych za godzinę. Dobrze wykonane oznaczenia kabli skracają czas lokalizacji usterki i zmniejszają ryzyko odłączenia niewłaściwego obwodu.

Identyfikacja kabli w przemyśle ma znaczenie również przy modernizacjach i rozbudowach instalacji. Gdy po kilku latach eksploatacji trzeba dołożyć nowe urządzenie do istniejącej rozdzielni, czytelne opisy pozwalają uniknąć przypadkowego odcięcia zasilania krytycznego procesu.

Konsekwencje braku identyfikacji kabli w przemyśle

Nieoznaczone lub słabo opisane kable to problem, który ujawnia się zwykle w najgorszym możliwym momencie – podczas awarii, przy zmianie zmiany albo gdy pierwotny wykonawca instalacji już nie pracuje w firmie. Serwisant zewnętrzny, wezwany w trybie pilnym, traci czas na ustalenie topologii instalacji zamiast na naprawę.

Brak systemu oznaczeń zwiększa też ryzyko wypadkowe. Prace przy rozdzielni pod napięciem wymagają stuprocentowej pewności, który obwód został odłączony. Pomyłka w tym zakresie to jedna z częstszych przyczyn porażeń prądem podczas prac konserwacyjnych w zakładach przemysłowych. Dlatego inspektorzy BHP i audytorzy elektryczni traktują stan oznaczeń jako jeden z podstawowych punktów kontrolnych podczas przeglądów okresowych.

Rodzaje oznaczników na przewody i etykiet do kabli

Rynek oferuje kilka technologii znakowania, które różnią się trwałością, sposobem montażu i odpornością na warunki środowiskowe. Wybór zależy od miejsca instalacji – inaczej oznacza się przewody w suchej rozdzielni biurowej, inaczej kable prowadzone na zewnątrz hali produkcyjnej narażone na wilgoć, pył i wahania temperatury.

Do najczęściej stosowanych rozwiązań należą:

• Oznaczniki termokurczliwe – rurki nasuwane na kabel i kurczone termicznie, tworzące trwałe, obwodowe oznaczenie odporne na ścieranie, wilgoć i większość substancji chemicznych stosowanych w przemyśle.
• Etykiety samoprzylepne z laminatem ochronnym – szybkie w aplikacji, sprawdzają się w szafach sterowniczych i na krótkich odcinkach, choć mają niższą odporność mechaniczną niż rozwiązania termokurczliwe.
• Opaski zaciskowe z tabliczką opisową – stosowane przy grubych kablach zasilających i trasach napowietrznych, gdzie liczy się odporność na naprężenia mechaniczne.
• Rurki nasuwane grawerowane laserowo – wykorzystywane tam, gdzie wymagana jest odporność na promieniowanie UV i długotrwałe działanie czynników atmosferycznych.
• Tabliczki metalowe z grawerem – rozwiązanie dla instalacji wysokiego napięcia i miejsc o podwyższonym ryzyku pożarowym, gdzie tworzywa sztuczne nie spełniają wymogów bezpieczeństwa.

Wybór konkretnego oznacznika na przewody powinien uwzględniać temperaturę pracy instalacji, ekspozycję na promieniowanie UV oraz częstotliwość prac serwisowych w danym miejscu. W strefach zagrożonych wybuchem stosuje się dodatkowo oznaczniki spełniające wymogi dyrektywy ATEX, co eliminuje ryzyko iskrzenia przy montażu.

System RFID w przemyśle jako nowoczesna identyfikacja kabli

Tradycyjne etykiety mają jedno ograniczenie – informacja na nich zawarta jest statyczna i widoczna wyłącznie dla osoby, która fizycznie dotrze do miejsca oznaczenia. System RFID w przemyśle rozwiązuje ten problem, przenosząc identyfikację kabli na poziom cyfrowy. Transponder RFID umieszczony na kablu lub w jego pobliżu przechowuje dane, które można odczytać czytnikiem bez konieczności bezpośredniego kontaktu wzrokowego z etykietą.

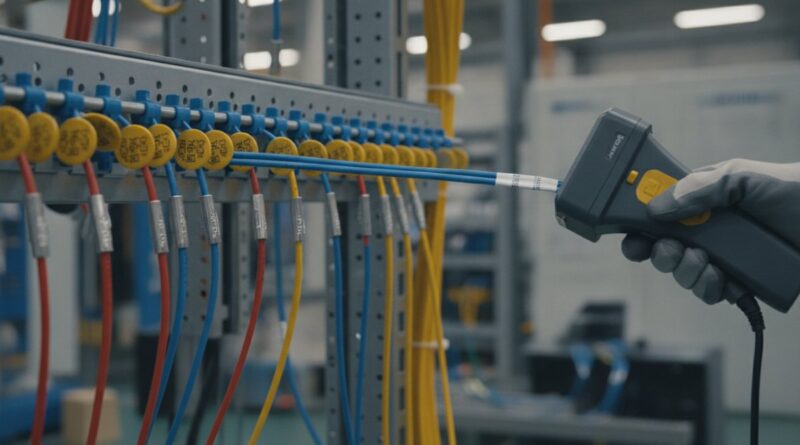

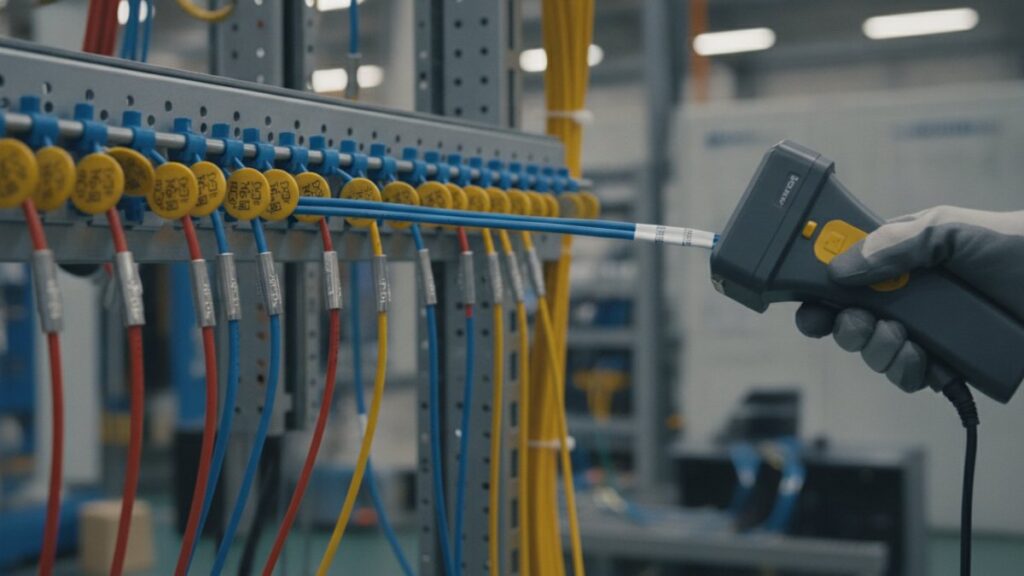

W dużych zakładach z rozbudowaną infrastrukturą kablową, gdzie prowadzone są setki tras w trudno dostępnych korytach kablowych, RFID pozwala na szybką inwentaryzację bez fizycznego przeszukiwania tras. Czytnik przenośny odczytuje numer obwodu, datę instalacji, parametry techniczne kabla i historię przeglądów zapisaną w bazie danych. To rozwiązanie sprawdza się szczególnie w elektrowniach, zakładach chemicznych i infrastrukturze krytycznej, gdzie dokumentacja instalacji musi być aktualna i łatwo weryfikowalna podczas audytów.

Wdrożenie RFID wiąże się z wyższym kosztem początkowym w porównaniu do tradycyjnych etykiet – transponder kosztuje zwykle kilka razy więcej niż standardowa opaska opisowa. Zwrot z inwestycji pojawia się przy dużej skali instalacji i częstych pracach serwisowych, gdzie oszczędność czasu na inwentaryzacji i diagnostyce przewyższa różnicę w cenie oznaczników.

Jak dobrać drukarkę do oznaczeń kabli

Firmy, które samodzielnie przygotowują oznaczenia przewodów i kabli, potrzebują drukarki dostosowanej do materiału i skali produkcji etykiet. Drukarka do oznaczeń kabli musi obsługiwać nie tylko papier, ale przede wszystkim materiały odporne na wilgoć, ścieranie i działanie olejów – czyli taśmy winylowe, poliestrowe czy rurki termokurczliwe.

Typ drukarki	Zastosowanie	Orientacyjny koszt materiałów
Drukarka termotransferowa ręczna	Małe instalacje, prace serwisowe w terenie	Średni koszt taśmy na etykietę
Drukarka przemysłowa stacjonarna	Produkcja masowa etykiet, duże zakłady	Niższy koszt jednostkowy przy dużym wolumenie
Drukarka do rurek termokurczliwych	Oznaczenia obwodowe odporne na warunki zewnętrzne	Wyższy koszt materiału, wyższa trwałość

Przy wyborze urządzenia warto zwrócić uwagę na szerokość druku, rozdzielczość (minimum 300 dpi dla czytelnych kodów kreskowych) oraz zgodność z oprogramowaniem do zarządzania bazą oznaczeń. W instalacjach, gdzie liczba oznaczeń przekracza kilka tysięcy sztuk rocznie, drukarka stacjonarna o wyższej wydajności zwraca się szybciej niż model ręczny, mimo wyższej ceny zakupu.

Normy i zasady znakowania przewodów w instalacjach przemysłowych

Znakowanie przewodów w Polsce i większości krajów europejskich podlega normie PN-EN 60445, która określa zasady identyfikacji zacisków urządzeń oraz oznaczania przewodów kolorami i symbolami. Norma precyzuje między innymi obowiązkowe oznaczenie przewodu ochronnego kolorem żółto-zielonym oraz zasady numeracji faz w instalacjach trójfazowych.

Oznaczenia przemysłowe powinny być spójne w całym obiekcie – ten sam system numeracji obwodów musi obowiązywać zarówno w dokumentacji projektowej, jak i na etykietach fizycznie umieszczonych na kablach. Rozbieżność między schematem elektrycznym a rzeczywistym oznaczeniem w terenie to jeden z częstszych błędów wykrywanych podczas audytów bezpieczeństwa instalacji.

Przy planowaniu systemu znakowania warto uwzględnić kilka zasad praktycznych:

• Oznaczenie umieszcza się na obu końcach kabla oraz w miejscach przejść przez przegrody, aby identyfikacja była możliwa niezależnie od punktu dostępu do trasy.
• Kod oznaczenia powinien odzwierciedlać strukturę dokumentacji projektowej – numer rozdzielni, numer obwodu, ewentualnie oznaczenie fazy.
• Materiał etykiety dobiera się do warunków środowiskowych – w halach z myciem ciśnieniowym konieczna jest pełna odporność na wodę i detergenty.
• Czcionka i wielkość znaków muszą pozostać czytelne z odległości, z jakiej technik zwykle odczytuje oznaczenie, zwykle od 30 do 50 centymetrów.
• System oznaczeń wymaga aktualizacji dokumentacji po każdej modernizacji instalacji, inaczej traci sens jako narzędzie identyfikacji.

Konsekwentne stosowanie tych zasad przekłada się na realne bezpieczeństwo pracy i szybkość reakcji serwisowej. Zakłady, które inwestują w spójny system oznaczeń kabli na etapie projektowania instalacji, unikają kosztownych poprawek i chaosu dokumentacyjnego, który ujawnia się dopiero przy pierwszej poważnej awarii lub rozbudowie linii produkcyjnej. Więcej specjalistycznych rozwiązań tego typu znajdziesz na stronach producentów takich jak Hellermanntytotn.pl.
