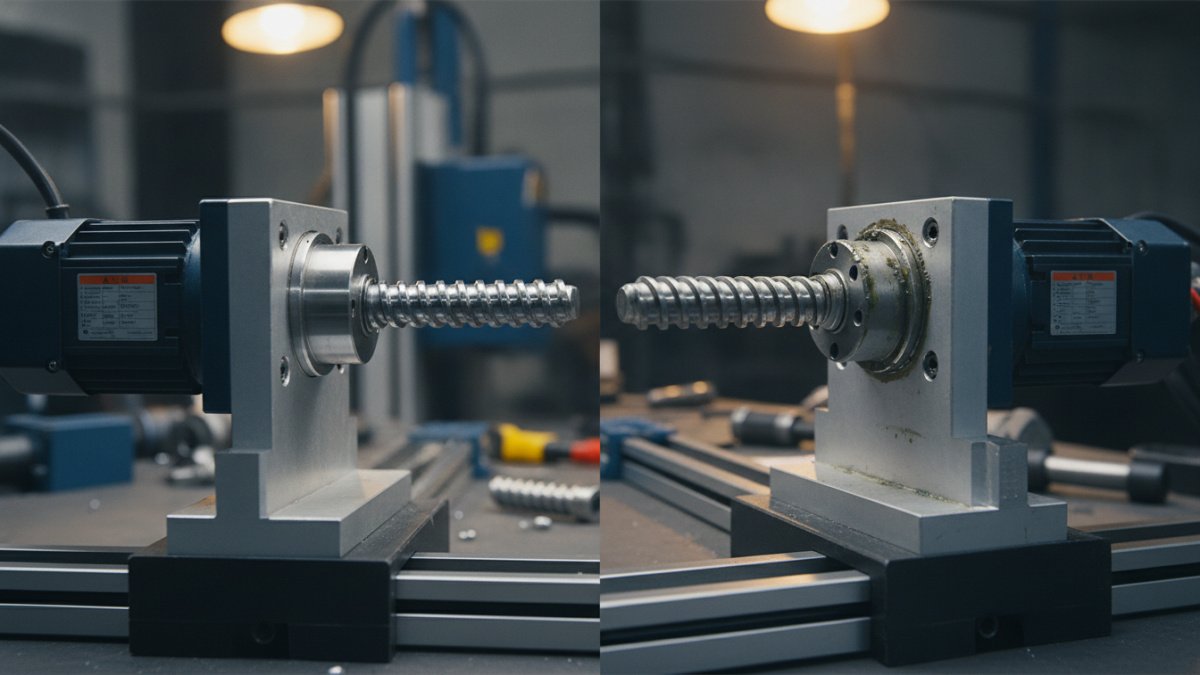

Śruba kulowa czy trapezowa – jaki napęd zastosować w maszynie CNC?
Wybór napędu liniowego to jedna z decyzji, które decydują o tym, czy maszyna CNC będzie pracować z dokładnością setnych milimetra, czy raczej zadowolimy się tolerancją rzędu kilku dziesiątych. Śruba kulowa i śruba trapezowa wyglądają podobnie, ale różnią się na tyle mocno w konstrukcji, że wpływają na precyzję, żywotność i koszt eksploatacji całej maszyny. Przy modernizacji maszyny CNC albo budowie nowej konstrukcji ten wybór warto przemyśleć zanim padnie decyzja zakupowa, bo zmiana napędu po fakcie oznacza zwykle przeróbkę mocowań, łożysk i sterowania.
Jak działa śruba kulowa i czym różni się od trapezowej
Śruba kulowa przenosi ruch obrotowy na liniowy za pomocą kulek tocznych krążących w rowkach śruby i nakrętki. Kulki poruszają się w zamkniętym torze, wracając kanałem powrotnym do punktu startowego – to właśnie ten mechanizm odpowiada za minimalne tarcie i wysoką sprawność, sięgającą 90-95%. W praktyce oznacza to, że silnik napędowy zużywa mniej energii na pokonanie oporów wewnętrznych układu, a moment obrotowy trafia niemal w całości na ruch stołu czy suportu.
Śruba trapezowa działa inaczej – nakrętka ślizga się po gwincie o profilu trapezowym, co generuje tarcie ślizgowe. Sprawność takiego układu spada zwykle do 30-50%, w zależności od materiału nakrętki i smarowania. Różnica ta przekłada się bezpośrednio na dobór silnika: przy tej samej sile posuwu napęd trapezowy wymaga mocniejszego motoru, żeby skompensować straty na tarciu.
Mechanika CNC opiera się na precyzyjnym powtarzaniu tych samych ruchów tysiące razy bez utraty dokładności. Śruba kulowa dzięki niskiemu tarciu i możliwości eliminacji luzu osiowego (poprzez wstępne napięcie nakrętki) utrzymuje powtarzalność pozycjonowania na poziomie 0,005-0,01 mm. Śruba trapezowa w typowym wykonaniu daje wyniki rzędu 0,05-0,1 mm, co w wielu zastosowaniach frezarskich czy tokarskich po prostu nie wystarcza.
Konstrukcja gwintu i wpływ na luz osiowy
Profil gwintu w śrubie kulowej jest łukowy, dopasowany do kształtu kulek, co pozwala na bardzo precyzyjne osadzenie elementów tocznych i minimalizację luzu. Producenci oferują nakrętki z podwójnym rzędem kulek i regulowanym wstępnym naciskiem – taki układ eliminuje luz osiowy praktycznie do zera, co jest krytyczne przy obróbce z nawrotami kierunku ruchu.
W śrubie trapezowej gwint ma prosty profil kątowy, a luz między śrubą a nakrętką rośnie wraz ze zużyciem materiału. Po kilku tysiącach godzin pracy luz może sięgnąć kilku setnych milimetra, co w obróbce precyzyjnej objawia się jako niedokładność przy zmianie kierunku posuwu – zjawisko znane jako błąd histerezy mechanicznej.
Trwałość i zużycie w czasie eksploatacji
Żywotność śruby kulowej przy prawidłowym smarowaniu i obciążeniu zgodnym z parametrami producenta wynosi zwykle 10-15 tysięcy godzin pracy ciągłej, choć w maszynach przemysłowych pracujących na trzy zmiany ten okres bywa krótszy ze względu na kumulację cykli obciążeniowych. Śruba trapezowa, pracująca w warunkach tarcia ślizgowego, zużywa się szybciej – typowy okres eksploatacji to 3-5 tysięcy godzin, po czym pojawia się luz wymagający regulacji lub wymiany nakrętki.
Napęd maszyny CNC – dobór śruby do rodzaju obróbki
Wybór typu śruby zależy w dużej mierze od tego, do czego maszyna ma służyć. Frezarka CNC do obróbki metalu z dużymi prędkościami posuwu i wymaganą dokładnością rzędu setnych milimetra praktycznie wymusza zastosowanie śruby kulowej – inaczej trudno będzie uzyskać powtarzalne wymiary detali. Podobnie w tokarkach CNC, gdzie precyzja pozycjonowania noża bezpośrednio przekłada się na jakość gwintu czy średnicy toczonej.
Śruba trapezowa sprawdza się w zastosowaniach, gdzie prędkość i dokładność nie są priorytetem, a liczy się prostota konstrukcji i odporność na zabrudzenia. Plotery, maszyny do cięcia styropianu, proste frezarki do drewna hobbystyczne czy urządzenia do grawerowania w miękkich materiałach mogą działać na śrubie trapezowej bez utraty funkcjonalności.
Przy wyborze napędu warto uwzględnić kilka czynników technicznych:
- Wymagana dokładność pozycjonowania – poniżej 0,02 mm praktycznie eliminuje śrubę trapezową jako opcję.
- Prędkość posuwu – śruby kulowe pozwalają na znacznie wyższe prędkości liniowe bez ryzyka przegrzania układu.
- Obciążenie osiowe – przy dużych siłach skrawania śruba kulowa lepiej rozkłada nacisk dzięki elementom tocznym.
- Środowisko pracy – zapylenie i wióry metalowe wymagają dodatkowej ochrony (mieszki, osłony teleskopowe) niezależnie od typu śruby.
- Budżet modernizacji – śruba trapezowa bywa tańsza w zakupie, ale generuje wyższe koszty serwisowe w perspektywie kilku lat.
Dobór napędu to zawsze kompromis między budżetem a wymaganiami technologicznymi. W maszynach przemysłowych, gdzie przestój oznacza realne straty finansowe, śruba kulowa zwraca się szybciej niż mogłoby się wydawać – mniejsza awaryjność i rzadsze regulacje przekładają się na czas pracy maszyny.
Śruba trapezowa czy kulowa – porównanie kosztów i parametrów
Decyzja często sprowadza się do prostego pytania: czy różnica w cenie uzasadnia różnicę w osiągach. Poniższa tabela zestawia najważniejsze parametry obu rozwiązań w typowych zastosowaniach CNC.
| Parametr | Śruba kulowa | Śruba trapezowa |
|---|---|---|
| Sprawność mechaniczna | 90-95% | 30-50% |
| Powtarzalność pozycjonowania | 0,005-0,01 mm | 0,05-0,1 mm |
| Maksymalna prędkość posuwu | wysoka (nawet 30-60 m/min) | ograniczona (zwykle do 5-10 m/min) |
| Żywotność przy pracy ciągłej | 10-15 tys. godzin | 3-5 tys. godzin |
| Koszt zakupu | wyższy o 100-300% | niższy |
| Wrażliwość na zabrudzenia | średnia, wymaga osłon | niska, bardziej odporna |
| Poziom hałasu | niższy | wyższy przy dużych obciążeniach |
Kiedy dopłata za śrubę kulową ma sens ekonomiczny
Przy produkcji seryjnej, gdzie maszyna pracuje kilkanaście godzin dziennie, różnica w cenie zakupu rozkłada się na tysiące wyprodukowanych detali. Jeśli błąd pozycjonowania 0,05 mm powoduje odrzuty w kontroli jakości, koszt braków szybko przewyższa oszczędność z tańszego napędu. W takich przypadkach śruba kulowa zwraca się zwykle w ciągu pierwszego roku eksploatacji, licząc oszczędności na brakach i przestojach serwisowych.
Inaczej wygląda sytuacja przy maszynach hobbystycznych lub prototypowych, uruchamianych sporadycznie. Tam różnica w żywotności czy dokładności ma mniejsze znaczenie praktyczne, a niższy koszt wejścia pozwala zrealizować projekt bez przekraczania budżetu. Warto jednak liczyć się z tym, że regulacja luzu w śrubie trapezowej będzie czynnością wykonywaną cyklicznie, co kilkaset godzin pracy.
Modernizacja maszyny CNC – na co zwrócić uwagę przy wymianie napędu
Zamiana śruby trapezowej na kulową w istniejącej konstrukcji to nie tylko wymiana samego elementu, ale zwykle konieczność przeprojektowania kilku podzespołów. Otwory montażowe, łożyska oporowe i sprzęgła dobrane do jednego typu napędu rzadko pasują bezpośrednio do drugiego – różnice w skoku gwintu i średnicy wymagają dopasowania mocowań.
Przy planowaniu modernizacji warto zwrócić uwagę na kilka aspektów technicznych:
- Skok śruby powinien być dobrany do maksymalnej prędkości silnika krokowego lub serwo, żeby uniknąć utraty kroków przy szybkich posuwach.
- Łożyska oporowe muszą przenosić większe siły osiowe generowane przez sztywniejszy układ toczny, dlatego często konieczna jest ich wymiana na modele o wyższej nośności.
- Sprzęgło łączące silnik ze śrubą powinno kompensować drobne niewspółosiowości, żeby nie generować dodatkowych naprężeń na łożyskach.
- Osłony przeciwpyłowe (mieszki) chronią gwint kulowy przed wiórami metalowymi, co wydłuża jego żywotność w warunkach warsztatowych.
Po wymianie napędu praktycznie zawsze konieczna jest ponowna kalibracja sterownika CNC – parametry takie jak kompensacja luzu czy skok śruby muszą zostać zaktualizowane w konfiguracji maszyny, inaczej pozycjonowanie będzie błędne mimo poprawnie zamontowanego mechanicznie elementu. Sama wymiana mechaniczna trwa zwykle od kilku godzin do dwóch dni roboczych, w zależności od stopnia integracji układu z resztą konstrukcji, natomiast pełne uruchomienie z kalibracją i testami dokładności wydłuża ten czas o kolejny dzień.
Modernizacja maszyny CNC pod kątem napędu liniowego to inwestycja, która najbardziej się opłaca tam, gdzie dotychczasowa dokładność przestała wystarczać do realizowanych zleceń. Zanim zdecydujemy się na wymianę, warto zmierzyć rzeczywisty luz na istniejącej śrubie trapezowej – jeśli przekracza 0,1 mm, a maszyna ma jeszcze służyć przez kilka lat, koszt modernizacji zwykle zwraca się szybciej niż wynika to z samych kalkulacji cenowych komponentów.
