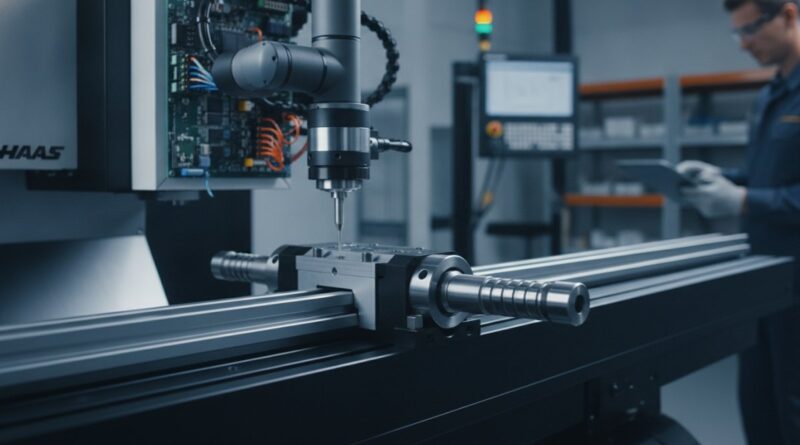

Jak zwiększyć precyzję ruchu maszyny CNC?

Precyzja ruchu maszyny CNC zależy od dziesiątek czynników, ale jeden komponent decyduje o niej bardziej niż inne — prowadnice liniowe. To one przenoszą ruch napędu na stół roboczy lub głowicę, więc każdy luz, zabrudzenie czy błąd montażu odbija się bezpośrednio na dokładności obróbki. Przy modernizacji frezarek CNC widzimy regularnie, że wymiana zużytych prowadnic profilowych na nowe potrafi obniżyć błąd pozycjonowania z 0,05 mm do wartości poniżej 0,01 mm. W tym artykule pokazujemy, na co zwrócić uwagę przy doborze, montażu i eksploatacji mechaniki liniowej, żeby maszyna trzymała tolerancje przez lata, a nie tylko przez pierwsze miesiące pracy.

Prowadnice liniowe jako fundament dokładności maszyny CNC

Ruch osi w maszynie CNC to nie tylko silnik krokowy czy serwo i śruba kulowa. To cały układ mechaniczny, w którym prowadnice liniowe odpowiadają za prowadzenie elementu ruchomego po zadanej trajektorii bez odchyleń bocznych i pionowych. Jeśli prowadnica ma luz rzędu kilku mikrometrów, przy każdym nawrocie osi pojawia się błąd, który sumuje się w trakcie konturowania złożonych kształtów.

Na precyzję ruchu wpływa kilka powiązanych ze sobą elementów układu liniowego:

• Sztywność wózka i szyny — im wyższa, tym mniejsze ugięcie pod obciążeniem skrawania.
• Klasa dokładności prowadnicy (zwykle oznaczana literami od N do UP w zależności od producenta) — determinuje maksymalne odchylenie równoległości toru jazdy.
• Stan smarowania łożysk liniowych — brak smaru zwiększa tarcie i przyspiesza zużycie bieżni.
• Sposób montażu do korpusu — nierówna powierzchnia mocowania przenosi się na geometrię ruchu nawet przy idealnej prowadnicy.
• Obciążenie poprzeczne i moment gnący działający na wózek podczas obróbki.

Zaniedbanie choćby jednego z tych punktów sprawia, że nawet droga prowadnica profilowa najwyższej klasy nie da oczekiwanej powtarzalności. Dlatego dobór mechaniki liniowej trzeba traktować jako element całego systemu, a nie pojedynczy zakup katalogowy.

Prowadnice profilowe vs prowadnice okrągłe – co wybrać do CNC

Wybór typu prowadnicy determinuje, jaką precyzję i sztywność uzyska maszyna przy danym obciążeniu. W praktyce warsztatowej najczęściej porównuje się prowadnice profilowe z prowadnicami okrągłymi (walcowymi), a decyzja powinna wynikać z charakteru pracy maszyny, nie tylko z ceny komponentu.

Łożyska liniowe w prowadnicach profilowych – budowa i zasada działania

Prowadnica profilowa składa się z szyny o przekroju zbliżonym do litery V lub O oraz wózka z łożyskami liniowymi w postaci kulek lub wałeczków krążących w obiegu zamkniętym. Kulki toczą się po utwardzonych bieżniach szyny, przenosząc obciążenie w kilku kierunkach jednocześnie — pionowym, poziomym i częściowo momentowym. Dzięki temu jeden wózek profilowy potrafi przenieść obciążenia, które przy prowadnicy okrągłej wymagałyby dodatkowego wsparcia.

Twardość bieżni w dobrych prowadnicach profilowych sięga 58-62 HRC, co przekłada się na trwałość rzędu kilkudziesięciu tysięcy kilometrów przebiegu przy prawidłowym smarowaniu. W maszynach CNC do obróbki metalu to właśnie ten typ dominuje, bo pozwala utrzymać powtarzalność pozycjonowania na poziomie 0,005-0,01 mm.

Kiedy sprawdzą się prowadnice okrągłe

Prowadnice okrągłe, czyli pręty prowadzące z tulejami lub łożyskami liniowymi ślizgowymi, mają prostszą konstrukcję i niższy koszt. Sprawdzają się w maszynach lekkich — plotterach, frezarkach do drewna, ploterach laserowych — gdzie obciążenia poprzeczne są niewielkie, a wymagana dokładność mieści się w granicach 0,05-0,1 mm.

Ich ograniczeniem jest mniejsza sztywność na skręcanie i tendencja do luzu przy zużyciu tulei ślizgowej. Przy dłuższych odcinkach pręt ma też skłonność do ugięcia pod własnym ciężarem, co wymaga dodatkowego podparcia co 300-500 mm w zależności od średnicy.

Parametr	Prowadnice profilowe	Prowadnice okrągłe
Nośność w danym gabarycie	Wysoka	Średnia do niskiej
Sztywność na moment gnący	Bardzo dobra	Ograniczona
Typowa dokładność pozycjonowania	0,005-0,02 mm	0,03-0,1 mm
Koszt komponentu	Wyższy	Niższy
Typowe zastosowanie	Frezarki, tokarki CNC	Plotery, lekkie frezarki hobby

Mechanika liniowa – montaż i regulacja wpływające na dokładność

Nawet najlepsza prowadnica profilowa nie zagwarantuje precyzji, jeśli montaż zostanie wykonany niedbale. Powierzchnia mocowania szyny musi mieć płaskość i prostoliniowość zgodną z zaleceniami producenta — zwykle odchyłka nie powinna przekraczać 0,02 mm na 1000 mm długości. Docisk śrub montażowych też ma znaczenie: zbyt mały moment dokręcenia pozwala szynie mikroskopijnie się przesuwać podczas pracy, a zbyt duży może odkształcić profil szyny w miejscach otworów montażowych.

Przy montażu dwóch równoległych prowadnic (typowa konfiguracja w osi X lub Y) kluczowa jest równoległość między nimi. Nawet niewielkie skręcenie osi względem siebie powoduje dodatkowe naprężenia w wózkach i przyspieszone zużycie bieżni. W praktyce serwisowej sprawdzamy równoległość czujnikiem zegarowym na całej długości skoku, akceptując odchyłkę nie większą niż 0,01-0,02 mm.

Do najczęstszych błędów montażowych, które obniżają dokładność maszyny CNC, należą:

• Montaż szyny na powierzchni z resztkami starego kleju, farby lub korozji, co tworzy lokalne wybrzuszenia.
• Dokręcanie śrub w przypadkowej kolejności zamiast od środka na zewnątrz, co prowadzi do naprężeń wewnętrznych szyny.
• Pominięcie sprawdzenia luzu wstępnego (preload) wózka, szczególnie przy prowadnicach o podwyższonej klasie dokładności.
• Brak weryfikacji równoległości między parą prowadnic przed dokręceniem śrub na docelowy moment.
• Instalacja bez uwzględnienia kierunku montażu wskazanego przez producenta (niektóre wózki mają zdefiniowaną orientację).

Poprawiony montaż to często najtańszy sposób na odzyskanie precyzji maszyny — bez wymiany jakiegokolwiek elementu, tylko przez korektę geometrii i momentów dokręcenia.

Jak dbać o prowadnice liniowe CNC, żeby nie traciły precyzji

Codzienna eksploatacja wpływa na trwałość prowadnic bardziej niż jednorazowy montaż. Pył metalowy, chłodziwo i wióry działają jak materiał ścierny wewnątrz wózka, jeśli uszczelki nie są w dobrym stanie lub smarowanie jest zaniedbane. W warsztatach pracujących na trzy zmiany obserwujemy, że prowadnice bez regularnego smarowania tracą deklarowaną klasę dokładności już po 6-8 miesiącach, podczas gdy przy właściwej konserwacji zachowują parametry przez 3-5 lat.

Smar litowy klasy NLGI 2 sprawdza się w większości zastosowań ogólnych, ale przy dużych prędkościach lub wysokich temperaturach warto sięgnąć po smary syntetyczne o wyższej odporności termicznej. Częstotliwość smarowania zależy od intensywności pracy — dla maszyn produkcyjnych zalecane jest smarowanie co 100-200 godzin pracy lub zgodnie z instrukcją producenta wózka.

Regularna kontrola stanu mechaniki liniowej powinna obejmować sprawdzenie luzu poprzecznego wózka, ocenę stanu uszczelek zbierających zanieczyszczenia oraz pomiar temperatury wózka podczas pracy — nienaturalny wzrost temperatury sygnalizuje zbyt duży opór ruchu, często wynikający z braku smaru lub zanieczyszczenia bieżni.

Kiedy wymienić prowadnice liniowe – sygnały spadku precyzji i dalsze kroki

Sygnałem ostrzegawczym jest pojawienie się charakterystycznego chrobotania lub oporu przy zmianie kierunku ruchu osi — to zwykle oznacza wżery na bieżni powstałe wskutek zmęczenia materiału albo obecności twardych zanieczyszczeń, które przetoczyły się przez łożyska liniowe. Innym objawem jest rosnący błąd powtarzalności widoczny w pomiarach kontrolnych detali, mimo że parametry obróbki i narzędzia pozostają bez zmian.

Warto też zwrócić uwagę na luz wyczuwalny ręcznie po odłączeniu napędu — jeśli wózek można poruszyć w kierunku poprzecznym bez wyraźnego oporu, klasa dokładności prowadnicy została utracona i regeneracja smarowaniem już nie pomoże. W takiej sytuacji jedynym rozwiązaniem pozostaje wymiana szyny i wózków na komplet o odpowiedniej klasie, dobrany pod obciążenia konkretnej osi.

Przed podjęciem decyzji o wymianie dobrze jest wykonać pomiar geometrii maszyny interferometrem laserowym lub przynajmniej czujnikiem zegarowym na kilku punktach skoku. Taki pomiar pokazuje, czy problem faktycznie leży w prowadnicach, czy raczej w śrubie kulowej, luzie łożysk wrzeciona lub sprzęgle silnika. Inwestycja w nowy komplet mechaniki liniowej ma sens wtedy, gdy diagnostyka jednoznacznie wskazuje na zużycie prowadnic — w przeciwnym razie wymiana nie przyniesie oczekiwanej poprawy dokładności.
