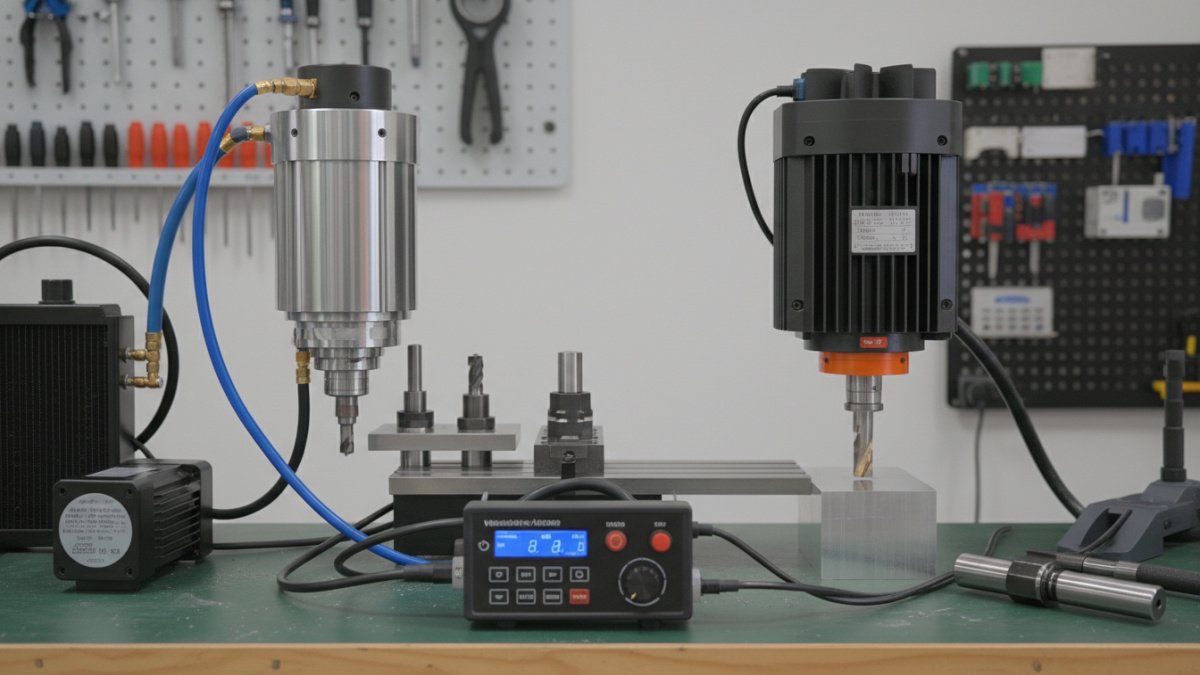

Elektrowrzeciono chłodzone wodą vs. powietrzem — co wybrać do frezarki i jak dobrać falownik VFD

Wybór elektrowrzeciona do frezarki CNC to jedna z tych decyzji, które rzutują na komfort pracy przez lata. Elektrowrzeciona różnią się nie tylko mocą czy zakresem obrotów — metoda chłodzenia determinuje poziom hałasu, trwałość łożysk, wymagania instalacyjne i koszt utrzymania. Do tego dochodzi dobór falownika, który przy złym doborze potrafi zniszczyć wrzeciono szybciej, niż producent zaplanował. Poniżej rozkładamy ten temat na czynniki pierwsze.

Jak działa chłodzenie elektrowrzecion i czym się różnią oba systemy

Elektrowrzeciona z chłodzeniem powietrznym mają wbudowany wentylator osadzony bezpośrednio na wale silnika. To proste i niezawodne rozwiązanie — wrzeciono pracuje, wentylator kręci się razem z nim i odprowadza ciepło. Problem pojawia się przy niskich obrotach: poniżej około 8 000–10 000 RPM wentylator nie generuje wystarczającego przepływu powietrza, więc silnik zaczyna się przegrzewać przy dużym obciążeniu. Do tego dochodzi hałas — wentylator pracujący przy 18 000–24 000 RPM potrafi generować 75–85 dB, co w małym warsztacie bywa nie do zniesienia po kilku godzinach.

Chłodzenie wodne eliminuje oba te problemy. Ciecz krąży przez płaszcz chłodzący otaczający uzwojenia, odprowadzając ciepło z wydajnością kilkukrotnie wyższą niż powietrze. Wrzeciono pracuje ciszej (hałas generuje wyłącznie obrabiany materiał i narzędzie), a wydajne odprowadzanie ciepła pozwala na pełne obciążenie nawet przy 3 000–4 000 RPM. Minusem jest infrastruktura: potrzebna chłodnica, pompa, zbiornik na wodę destylowaną lub mieszaninę z glikolem, a do tego przewody i ryzyko wycieku.

Zakres zastosowań — który system pasuje do jakiej pracy

Wrzeciona chłodzone powietrzem sprawdzają się świetnie przy krótkich cyklach pracy, frezowaniu z wysokimi obrotami (grawerowanie, wycinanie MDF, sklejki, tworzyw sztucznych) i tam, gdzie instalacja chłodnicy jest uciążliwa lub niemożliwa. Warsztaty hobbystyczne, małe pracownie prototypowe czy maszyny przenośne to naturalne środowisko dla tego rozwiązania.

Chłodzenie wodne wybieramy przy długich cyklach produkcyjnych, obróbce aluminium z dużym posuwem, frezowaniu stali lub innych materiałów wymagających niskich obrotów z wysokim momentem. Jeśli maszyna pracuje 6–8 godzin dziennie pod pełnym obciążeniem, wodne chłodzenie nie jest luksusem — to warunek utrzymania łożysk w dopuszczalnej temperaturze przez lata.

Trwałość łożysk w zależności od temperatury pracy

Temperatura pracy łożysk wrzecion to parametr, który często pomija się w specyfikacjach, a ma ogromne znaczenie praktyczne. Łożyska ceramiczne stosowane w precyzyjnych wrzecionach tolerują ciągłą pracę do około 70°C. Przy chłodzeniu powietrznym i intensywnej obróbce temperatura korpusu wrzeciona potrafi przekroczyć 60°C już po 30 minutach pracy, co przy słabym chłodzeniu miejscowym uzwojeń przekłada się na znacznie wyższe temperatury łożysk.

Wrzeciona z chłodzeniem wodnym przy dobrze ustawionym układzie obiegu utrzymują temperaturę korpusu na poziomie 35–45°C nawet przy wielogodzinnej pracy. Statystycznie przekłada się to na 2–3-krotnie dłuższy czas do pierwszego wymagającego wymiany łożyska — a wymiana łożysk w precyzyjnym wrzecionie to koszt 300–800 zł łącznie z robocizną i kalibracją bicia.

Parametry elektrowrzecion, na które patrzymy przy wyborze

Moc nominalna wyrażona w kW to nie jedyny istotny parametr. Równie ważna jest moc ciągła — często niższa od nominalnej o 20–30% — oraz kształt charakterystyki momentu w funkcji obrotów. Wrzeciona przeznaczone do obróbki metali powinny utrzymywać wysoki moment przy niskich obrotach, co wymaga zarówno odpowiedniego uzwojenia, jak i przemyślanego sterowania.

Przy zakupie zwracamy uwagę na kilka konkretnych wartości:

• Zakres obrotów ciągłych (nie maksymalnych chwilowych) — dla drewna wystarczy 6 000–24 000 RPM, do aluminium preferujemy 8 000–18 000 RPM, do stali często 3 000–12 000 RPM
• Bicie promieniowe i osiowe wrzeciona — wartości poniżej 0,003 mm (3 µm) dla prac precyzyjnych, do 0,01 mm dla obróbki zgrubnej
• Typ uchwytu narzędzia — ER11, ER16, ER20 lub ER32 determinuje zakres stosowanych frezów; ER20 to dobry kompromis dla frezarek warsztatowych
• Klasa łożysk — P4 lub P5 według normy ISO 492; łożyska klasy P4 charakteryzują się biciem poniżej 5 µm
• Napięcie zasilania uzwojeń — typowo 220 V lub 380 V (dla większych mocy powyżej 2,2 kW niemal zawsze trójfazowe)

Wartości bicia wrzeciona podawane przez producentów należy traktować z rezerwą — dotyczą nowego wrzeciona przy optymalnej temperaturze. Po roku intensywnej pracy i kilku epizodach przegrzania bicie może wzrosnąć dwu- lub trzykrotnie.

Falownik wektorowy — jak dobrać go do wrzeciona

Falownik to nie tylko „przetwornica częstotliwości”, która zmienia 50 Hz na dowolną wartość. Dobry falownik wektorowy analizuje prąd pobierany przez silnik i koryguje napięcie wyjściowe w czasie rzeczywistym, utrzymując stały moment nawet przy gwałtownych zmianach obciążenia. To oznacza stabilne obroty wrzeciona niezależnie od tego, czy frez wchodzi w pełen dosuw, czy pracuje na odejściu od materiału.

Falownik wektorowy różni się od prostego falownika U/f tym, że nie musi „zgadywać” co się dzieje z silnikiem — mierzy to na bieżąco. W praktyce przekłada się to na mniejsze bicie obrotów pod obciążeniem (dobry falownik wektorowy utrzymuje zakres ±10 RPM przy nominalnych obrotach nawet przy 50% skokowej zmianie momentu) i możliwość pracy przy niskich częstotliwościach bez utraty momentu.

Zasady doboru falownika do konkretnego wrzeciona

Moc falownika powinna być równa lub o 20% wyższa od mocy nominalnej wrzeciona. Kupowanie falownika „z zapasem” 50–100% to zbędny wydatek — falowniki pracują najsprawniej przy obciążeniu 70–90% znamionowym. Zbyt duży falownik ma słabszą rozdzielczość regulacji prądu, co paradoksalnie pogarsza precyzję kontroli momentu przy małych obciążeniach.

Przy doborze falownika wektorowego do elektrowrzecion zwracamy uwagę na:

• Maksymalną częstotliwość wyjściową — wrzeciona pracują przy 400–1 200 Hz, standardowe falowniki przemysłowe kończą się na 400 Hz; do wrzecion 24 000 RPM z silnikiem 2-biegunowym potrzebujemy falownika do min. 400 Hz
• Funkcję automatycznej identyfikacji silnika (autotuning) — falownik sam mierzy rezystancję i indukcyjność uzwojeń, co jest warunkiem poprawnego sterowania wektorowego
• Rampy przyspieszania i hamowania — zbyt agresywne rampy powodują błędy przeciążeniowe i szarpanie wrzeciona przy starcie; typowe wartości dla wrzecion to 5–15 sekund do pełnych obrotów
• Wejście analogowe 0–10 V lub 4–20 mA do sterowania prędkością z kontrolera CNC (Mach3, GRBL, Centroid itd.)
• Interfejs RS-485/Modbus, jeśli chcemy sterować falownikiem cyfrowo z poziomu oprogramowania

Parametryzacja falownika — czego nie pomijać przy uruchomieniu

Samo podłączenie falownika to dopiero połowa drogi. Błędy parametryzacji odpowiadają za znaczną część uszkodzeń wrzecion w pierwszych miesiącach eksploatacji. Prąd nominalny wrzeciona wpisany w falowniku wyznacza próg zadziałania zabezpieczenia termicznego — jeśli wpiszemy wartość za wysoką, falownik nie zadziała przy przegrzewaniu uzwojeń.

Autotuning przeprowadzamy zawsze na postoju, przed pierwszym ruchem wrzeciona. Procedura trwa 10–30 sekund i wymaga podania w menu falownika dokładnych danych z tabliczki wrzeciona: mocy, prądu, napięcia i obrotów nominalnych. Po autotuningu sprawdzamy empirycznie stabilność obrotów przy różnych obciążeniach — ręczne delikatne hamowanie wrzeciona przy pracy na biegu jałowym powinno powodować chwilowe odchylenie obrotów nie większe niż 2–3%, po czym falownik powinien wrócić do wartości zadanej w ciągu 0,5–1 sekundy.

Praktyczne aspekty instalacji i eksploatacji układu chłodzenia

Układ chłodzenia wodnego wymaga kilku elementów, które często niedoszacowuje się przy planowaniu budżetu. Pompa submersyjna do akwarium o wydajności 400–600 l/h wystarczy dla wrzeciona do 2,2 kW. Zbiornik na chłodziwo powinien mieć pojemność co najmniej 5–8 litrów — mniejszy zbiornik przegrzewa się zbyt szybko przy długotrwałej pracy. Jako chłodziwo stosujemy mieszaninę wody destylowanej z glikolem propylenowym w proporcji 4:1 lub dedykowane chłodziwa do układów zamkniętych.

Przewody silikonowe o średnicy 8–12 mm (wewnętrznej) poprowadzone bez ostrych zagięć i zapiętych opaskami zaciskowymi to warunek bezawaryjnej pracy. Wyciek chłodziwa w pobliżu elektroniki falownika lub prowadnic maszyny to scenariusz, który zdarza się częściej, niż wynikałoby to z dokumentacji producenta.

Przy chłodzeniu powietrznym instalacja jest prosta, ale wymaga regularnego czyszczenia filtrów wentylatora — zatkany wentylator to najczęstsza przyczyna przegrzewania wrzecion chłodzonych powietrzem w zakurzonych środowiskach. W pracowniach obróbki drewna pył drzewny potrafi zablokować przepływ powietrza przez wrzeciono w ciągu kilku tygodni intensywnej pracy.

Dla obu rozwiązań temperatura otoczenia ma znaczenie. Przy temperaturze warsztatu powyżej 35°C wydajność chłodzenia powietrzem spada wyraźnie, a chłodnica wodna wymaga większego zbiornika lub dodatkowego wentylatora chłodzącego radiator. Optymalna temperatura chłodziwa wodnego na wejściu do wrzeciona to 18–25°C — powyżej 30°C efektywność chłodzenia ulega wyraźnemu pogorszeniu.

Ostatecznie wybór między chłodzeniem wodnym a powietrznym sprowadza się do bilansu między prostotą instalacji a wymaganiami procesu. Dla warsztatu pracującego kilka godzin tygodniowo przy obróbce drewna i tworzyw sztucznych wrzeciono chłodzone powietrzem z dobrym falownikiem wektorowym to rozwiązanie wystarczające i bezobsługowe. Produkcja seryjna, obróbka metali lub wymagania dotyczące niskiego poziomu hałasu w pomieszczeniu — tam chłodzenie wodne zwraca koszt instalacji w ciągu pierwszego roku eksploatacji przez dłuższą żywotność łożysk i mniejsze przestoje.
